Les dipôles sont reliés par des traits horizontaux et verticaux qui représentent les fils de connexion.

Lorsqu'un schéma suit ces règles, on dit qu'il est normalisé (respecte les normes).

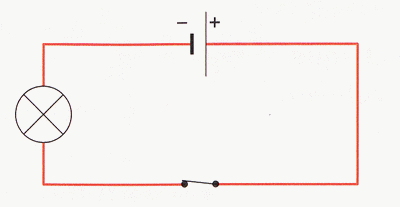

On obtient un schéma comme celui-ci :

Tu peux t'entraîner à placer des dipôles dans un circuit à l'aide de cette animation. Suis bien les instructions.

Tu as parcouru tout le site. Il ne te reste plus qu'à réaliser le test proposé à la fin de la fiche d'activité. Bon travail !
