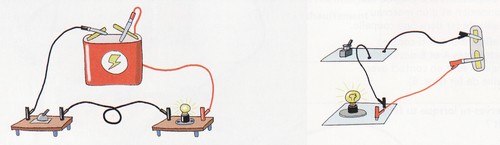

Chacun a sa propre représentation dessinée, plus ou moins efficace, d'un circuit électrique, ce qui ne facilite pas la compréhension. En effet, tu peux voir ci-dessous que deux élèves ont réalisé le même montage comportant une pile, une lampe et un générateur, mais que les dessins ne sont pas les mêmes.

Voilà pourquoi les dipôles (je te rappelle que ce sont les appareils électriques possédant deux bornes) sont représentés par des symboles normalisés. A l'aide de ces symboles normalisés, on peut schématiser tous les circuits électriques.

La schématisation des circuits électriques présente plusieurs avantages : comme ils sont simples et plus rapides à faire, on gagne du temps mais on gagne aussi en compréhension puisque tout le monde suit les mêmes règles.

Ce sont ces symboles normalisés que tu vas étudier dans un premier temps.

Clique sur le lien qui te permettra de découvrir le symbole normalisé de la pile.
